雙層結構鍋仔片導電膜

雙層結構的鍋仔片導電膜單層結構的導電膜比較類似,所不同的是, 在雙層結構導電膜中,麥拉片(Mylar)下方又增加了一層隔片(Spacer)。同時,在隔片上預留相應的排氣槽(單層結構的是在Myalr上)。當按壓鍋仔片時,空氣通過隔片上預留的排氣槽排出,因此可以為每個鍋仔片提供的更好的回彈(手感)。

除此之外,雙層結構導電膜的隔片層還可以阻止鍋仔片的毛刺,披鋒等瑕疵劃傷PET,同時還能防止灰塵進入PET與彈片接觸處的空隙中,讓產品更清潔,更防塵。此產品英文為Double Layer Dome Array, 也簡稱為雙層鍋仔片貼紙。

雙層結構鍋仔片導電膜一般頂層(Mylar)使用透明的PET,而隔片層(Spacer)則有兩種選擇:透明和白色。白色為常規做法,如果產品難以粘貼,或組裝後還要看到底下PCBFPC的情況,剛可以選擇透明的Spacer.

雙層鍋仔片導電膜特點

  1. 產品輕 & 小
  2. 手感好,使用壽命長
  3. 防濕、防熱、防寒性能好
  4. 由於隔片的使用,相當於對鍋仔片進行了密封防塵處理用
  5. 防止鍋仔片因接觸到異物而氧化,劃傷等。

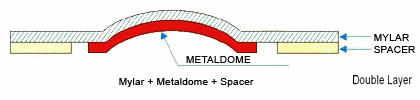

產品結構
雙層結構的鍋仔片導電膜
鍋仔片導電膜規格與技術參數:
總高度: 0.28-0.45 mm
行程: 0.13-0.30 mm
力度範圍: 100-400 gf
鍋仔片力度公差: ±25 gf
回彈比率: >30%
L產品壽命: >1 Million Cycles
鹽霧測試: v35±2°C, 5±0.1%, 48H
工作溫度: -20°C-50°C
工作濕度: Under 100%RH
接觸阻值(普通/EMI): <1 ohm / 0.1 ohm)
防靜電阻值: <3 ohm
尺寸公差(模具/普通): ±0.05 / ±0.15mm
雙層結構的鍋仔片導電膜
