双层结构锅仔片导电膜 |
|
双层结构的锅仔片导电膜与单层结构的导电膜比较类似,所不同的是, 在双层结构导电膜中,麦拉片(Mylar)下方又增加了一层隔片(Spacer)。同时,在隔片上预留相应的排气槽(单层结构的是在Myalr上)。当按压锅仔片时,空气通过隔片上预留的排气槽排出,因此可以为每个锅仔片提供的更好的回弹(手感)。
除此之外,双层结构导电膜的隔片层还可以阻止锅仔片的毛刺,披锋等瑕疵划伤PET,同时还能防止灰尘进入PET与弹片接触处的空隙中,让产品更清洁,更防尘。此产品英文为Double Layer Dome Array, 也简称为双层锅仔片贴纸。
双层结构锅仔片导电膜一般顶层(Mylar)使用透明的PET,而隔片层(Spacer)则有两种选择:透明和白色。白色为常规做法,如果产品难以粘贴,或组装后还要看到底下PCB或FPC的情况,刚可以选择透明的Spacer.
双层锅仔片导电膜特点:
- 产品轻 & 小
- 手感好,使用寿命长
- 防湿、防热、防寒性能好
- 由于隔片的使用,相当于对锅仔片进行了密封防尘处理用
- 防止锅仔片因接触到异物而氧化,划伤等。
|

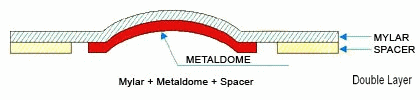

产品结构
|
|
|
锅仔片导电膜规格与技术参数: |
总高度: |
0.28-0.45 mm |
行程: |
0.13-0.30 mm |
力度范围: |
100-400 gf |
锅仔片力度公差: |
±25 gf |
回弹比率: |
>30% |
L产品寿命: |
>1 Million Cycles |
盐雾测试: |
v35±2°C, 5±0.1%, 48H |
工作温度: |
-20°C-50°C |
工作湿度: |
Under 100%RH |
接触阻值(普通/EMI): |
<1 ohm / 0.1 ohm) |
防静电阻值: |
<3 ohm |
尺寸公差(模具/普通): |
±0.05 / ±0.15mm |
|
|
|
|
|
|
